PS制作景观断剖面技法总结

　　现在工程图的分类很多，做法也是多种多样，其中断面图是平面高程的直观表现形式。但是很多断面图单调乏味，缺乏生气，产生这样的结果主要有以下几方面的原因：

　　1、剖断线的位置没有选正确，剖的位置无景可看。

　　2、剖完后凭感觉去画，不按比例，导致画面不协调。

　　3、用电脑软件处理断面，树形，人物，色彩等方面配合不协调，显得机械、呆板。

　　为了解决以上几个问题，园林吧整理了景观设计断剖面的常用技法，让设计师们在处理断剖面时能有更好的表现效果，转自：人人网-杨利伟。

　　在此我就景观方面的断面形式提出一些我个人的想法以及实际工程中我的具体做法。

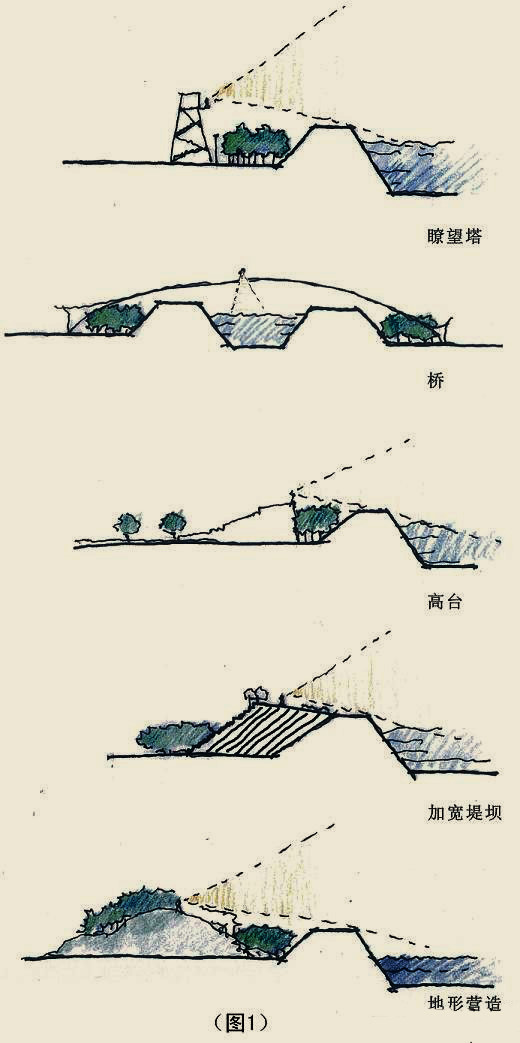

　　我把断面形式分为两类：一类以概念性为主，一般以多图组合表达，快速剖析断面形式，进行类比，简洁直观（如图1）。另一类以表现类为主，以单幅图配合平面，表达具体的设计内容。

　　下面我先介绍下我的作图工具：A3纸N张（加长或者多图，我都是用胶带拼合，这样的目的是后期便于扫描）2B铅笔，橡皮，针管笔0.1，0.3，0.5，比例尺——前期线稿部分所用工具。电脑手绘板（WACOM），PHOTOSHOP软件—后期 着色部分工具。

　　画图的时候会考虑到画面的整体性，短幅A3尺寸以1：200的比例画60-80米的剖面，加长尺寸以一般120-180米较为合适。画面高度如果有建筑（高层建筑）不需要过多表达。一层或者二层建筑可以整体画，建筑细节可以表达下，丰富画面内容。绿化的尺寸，高大乔木7-8米，小乔木2-4米，局部配合小灌木相互穿插，如果剖到水岸的话，可以加水生植物和景石，有驳岸或者栈道、平台也可以加上。

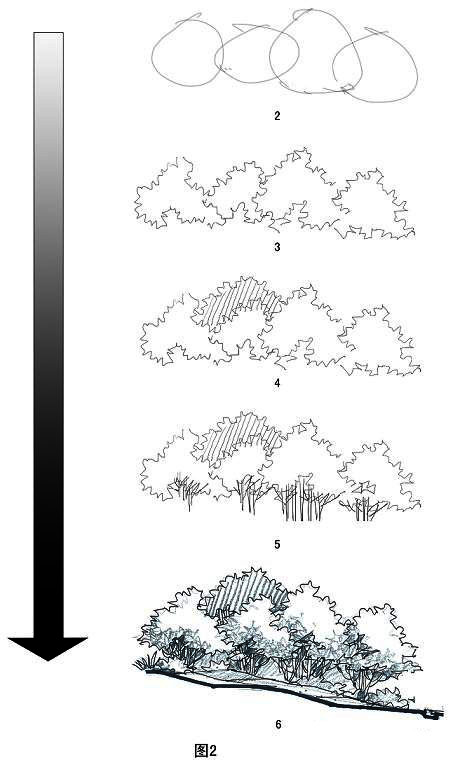

　　植物的表达上，线条要柔，枝叶要饱满，以丛为组作为背景分为2层。1层以球形勾勒出树冠的轮廓，几个球相交，再用针管笔很放松的用云线勾勒外筐，仔细刻画枝叶部分，做一些镂空，让植物更透气；2层在1层的后面画出远景树冠外轮廓，再打上阴影线，然后统一再树冠下加上树干，画的时候要注意枝条的穿插，保证疏密有秩（如图2）。单棵植物可以自己设计图库，在局部作为点缀直接PS拖用。

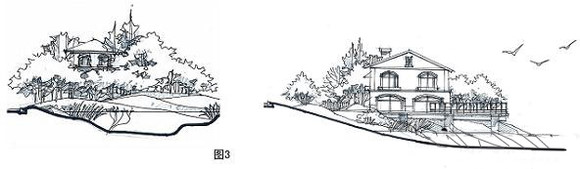

　　表达建筑的时候，线条一定要硬朗，落笔要肯定，能用尺的地方尽量用，不要反复不确定的磨线。高层建筑可以用粗线勾勒出建筑外轮廓，1层至2层的带顶建筑要细致刻画，考虑到画面效果可以让建筑隐于树丛之后，半隐半露，这样显得更生动。或者反之，在建筑顶部背后加树冠，建筑前面部分加灌木和小乔木，也能达到同样的效果（如图3）。
