《不燃无机复合板》GB 25970-2010

🗓️ 住房和城乡建设部 实施时间：2011-06-01

  前言

中华人民共和国国家标准

不燃无机复合板

Non-combustible inorganic compound board

GB 25970—2010

2011-01-10 发布  2011-06-01 实施

中华人民共和国国家质量监督检验检疫总局

中国国家标准化管理委员会 发布

本标准的4.4、4.5、第6章和7.1为强制性的，其余为推荐性的。

本标准由中华人民共和国公安部提出。

本标准由全国消防标准化技术委员会防火材料分技术委员会(SAC/TC 113/SC 7)归口。

本标准起草单位:公安部四川消防研究所。

本标准主要起草人:程道彬、李风、张羽、濮爱萍、邓小兵、熊存健。

1 范围

本标准规定了不燃无机复合板的术语和定义、要求、试验方法、检验规则、标志、贮存、包装和运输等要求。

本标准适用于不燃性纤维增强水泥板、不燃性纤维增强硅酸钙板、玻镁平板或其他不燃性纤维增强无机复合板。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 5464 建筑材料不燃性试验方法（GB/T 5464—2010,ISO 1182：2002.Reaction to fire tests for building products—Non-combustibility test,IDT)

GB/T 7019—1997 纤维水泥制品试验方法（neq ISO 393-1：1983)

GB 8624 建筑材料及制品燃烧性能分级(GB 8624—2006,EN 13501-1：2002,MOD)

GB/T 14402 建筑材料及制品的燃烧性能燃烧热值的测定（GB/T 14402—2007，ISO 1716: 2002, IDT)

3 术语和定义

下列术语和定义适用于本标准。

3.1

不燃无机复合板 non-combustible inorganic compound board

采用无机材料为胶凝材料并添加多种改性物质，用纤维增强、能满足不燃性要求的复合板材(如，纤维增强水泥板、硅酸钙板、玻镁平板或其他无机复合板材）。

4 要求

4.1 分类和物理力学性能要求

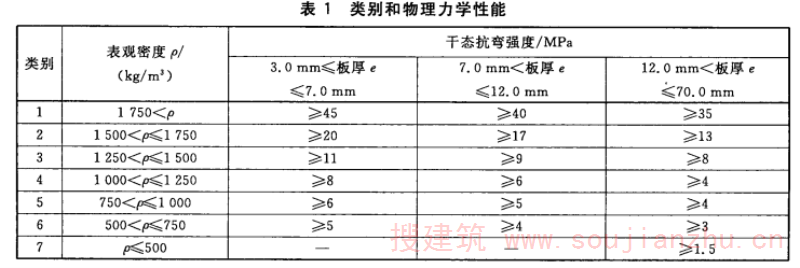

按产品表观密度分为七类，其类别和基本物理力学性能见表1。

4.2 外观质量

板材应至少有一个表面是平整的，不应有裂纹、分层、缺角、鼓泡、孔洞、凹陷等缺陷。

4.3 尺寸和尺寸偏差

4.3.1 尺寸

板材长不宜超过3000mm、宽不宜超过1250mm、厚度在70.0mm以下。

4.3.2 尺寸偏差

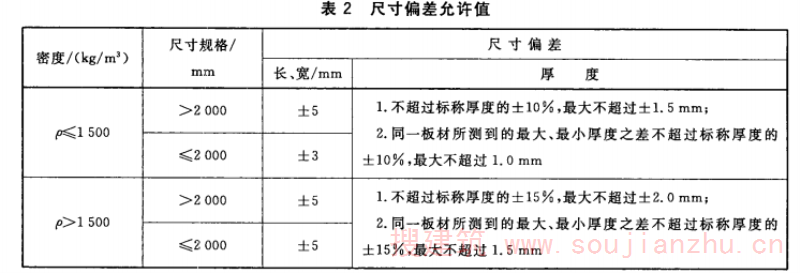

尺寸偏差允许值应符合表2的要求。

4.3.3 边缘平直度和对角线之差允许值

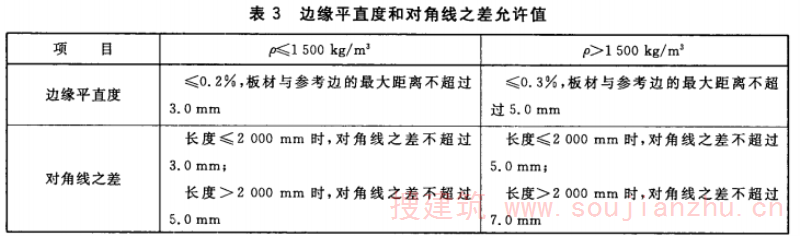

边缘平直度和对角线之差允许值应符合表3规定。

4.4 物理力学性能

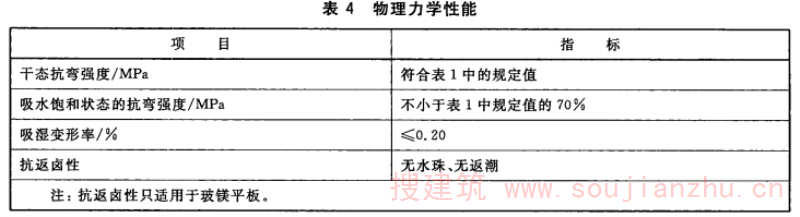

物理力学性能应符合表4的规定。

4.5 燃烧性能

燃烧性能应符合GB 8624中对匀质材料A1级的规定要求。

5 试验方法

5.1 外观质量

板材的外观质量检查采用目测的方式进行。

5.2 尺寸和尺寸偏差

5.2.1 量具

尺寸的测量应采用如下精度不同的量具：

a) 精度为1mm的钢卷尺；

b) 精度不超过0.1mm的卡尺。

5.2.2 长度和宽度测量

长度和宽度分别用钢卷尺在板边的中点和距两端25mm处测量，各测量两次，精确至1mm。测量时应避开肉眼可见的局部缺陷，6个测量结果的算术平均值即作为板材的长度或宽度，且应满足表2的规定要求。

5.2.3 厚度测量

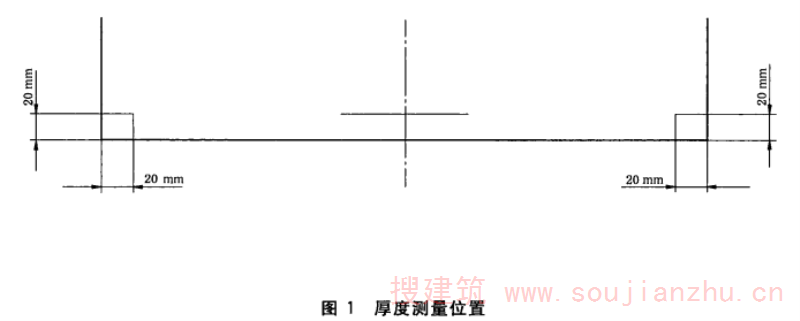

在板的一边，按图1所示的测量位置，用游标卡尺测量8个点的厚度，精确至0.1mm。8次测量结果平均值应满足表2的要求。

5.2.4 边缘平直度测量

将板的四边依次分别靠在一条比板长的参考直线上，用游标卡尺测量板边和参考直线边的最大距 离，精确至0.1mm。该距离及其与边长之比应满足表3的要求。

5.2.5 对角线长度测量

用钢卷尺测量板的对角线长度,精确至1mm。两对角线长度之差应满足表3的要求。

5.3 物理力学性能 5.3.1 试件的制备

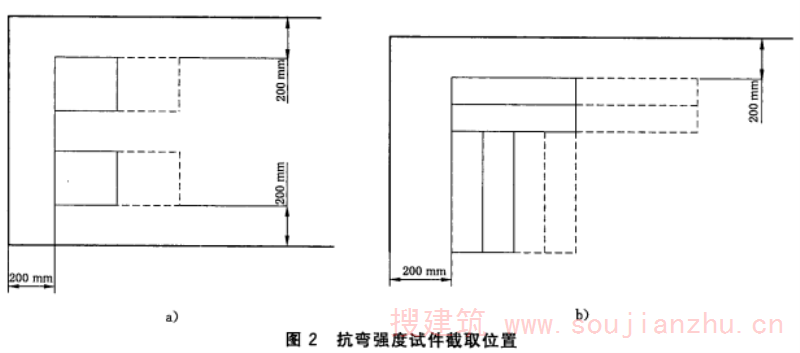

物理力学性能试件，均应在距板边不小于200mm的位置截取。其中，干态抗弯强度和吸水饱和状态抗弯强度试件的截取位置见图2。

5.3.2 表观密度

按GB/T 7019-1997中第5章的规定方法测定。

5.3.3 干态抗弯强度

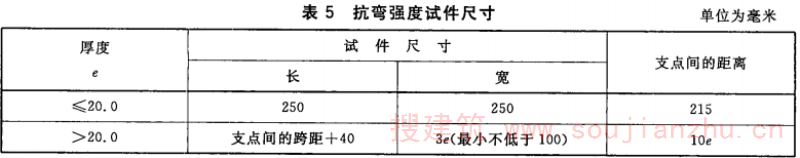

当试件厚度e≤20.0mm时，按图2a)实线所示位置从每张板截取2个试件;e＞20.0mm时，按图2b)实线所示位置从每张板上截取4个试件，试件尺寸见表5。试件放入温度为±100 °C〜+105°C的烘箱中烘至间隔2h两次连续称量的质量变化率不超过1%。将烘干的试件放入干燥器中，冷却至室温后，按GB/T 7019—1997中9.3.4和9.4.2的规定测试并计算试件的抗弯强度。2个试件取4次试验结果、4个试件取8次试验结果的平均值作为试件的干态抗弯强度。

5.3.4 吸水饱和状态的抗弯强度

试件厚度e≤20.0mm时，按图2a)虚线所示位置从每张板截取2个试件；_e＞20.0mm时，按图2b)虚线所示位置从每张板上截取4个试件，试件尺寸见表5。试件在大于+5°C的水中放置24h以上后，取出用湿毛巾擦去表面水珠，立即按GB/T 7019-1997中9.3.4和9.4.2的规定测试并计算试件的抗弯强度。2个试件取4次试验结果、4个试件取8次试验结果的平均值作为吸水饱和状态的抗弯强度。

5.3.5 吸湿变形率

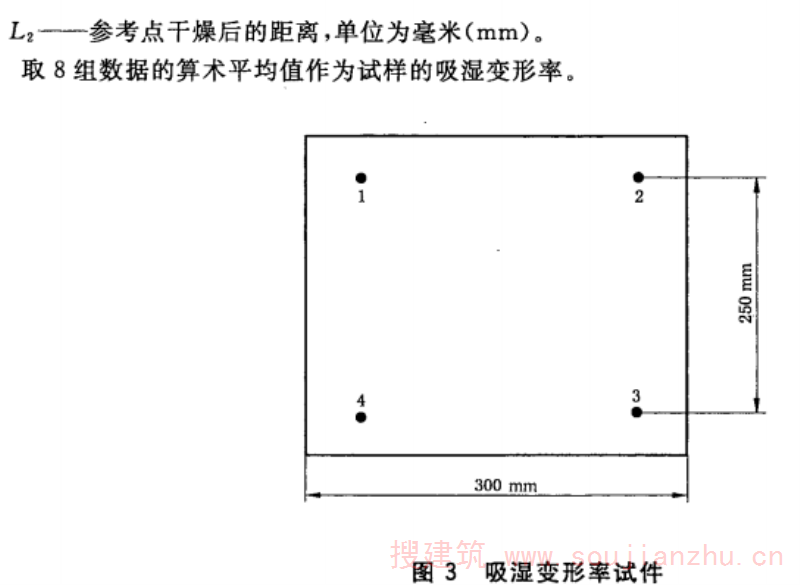

用精度为0.02mm的游标卡尺截取300mmX300mm的试件2块，在试件表面按图3所示确定四个参考点，参考点依次相距250mm。将试件浸于+5°C~ +35°C的水中24h以上，取出试件，用量具准确测量1—2,2—3,3—4,4一1之间的距离。然后将试件放于+60°C±3°C的烘箱内干燥24h〜28h 后取出，冷却至室温后，再测量1—2,2—3,3—4,4—1之间的距离，精确到0.02mm。

按下式计算吸湿变形率：

5.3.6 抗返卤性

在一组试样的三块板上各任意切下一块150mmXl50mm的试样，放入相对湿度为90%〜95%, 温度为+40°C±2°C的恒温恒湿箱中（24±2)h后取出，观察有无水珠或返潮现象。

5.4 燃烧性能

按GB/T 5464的规定测定炉内平均温升、平均持续燃烧时间、平均质量损失率;按GB/T 14402的规定测定燃烧热值。

6 检验规则

6.1 检验分类

不燃无机复合板的检验分型式检验和出厂检验。

6.2 型式检验

6.2.1 产品定型鉴定时被抽样的产品基数应不少于50张，有下列情形之一时，应进行型式检验：

a) 新产品投产或老产品转厂的试制定型鉴定；

b) 正式生产后，产品的配方、工艺、原材料有较大改变时；

c) 产品停产一年以上恢复生产时；

d) 出厂检验与上次型式检验有较大差异时；

e) 正常生产两年时；

f) 产品质量监督部门提出要求时。

6.2.2 型式检验项目包括第4章规定的全部项目。

6.3 出厂检验

产品出厂前每批应进行出厂检验。本标准所规定的外观质量、尺寸偏差、边缘平直度偏差、对角线之差、干态抗弯强度、吸水饱和状态抗弯强度、吸湿变形率为出厂检验项目。

6.4 组批与抽样

6.4.1 不燃无机复合板应以150张为一批。从每批中随机抽取3张为一组试样，应抽取三组，其中两组用于复验。

6.4.2 出厂检验的外观质量、尺寸偏差、边缘平直度、对角线之差一组试样的3张板材均应检验，并从中抽取1张板材，按5.3.1的要求截取制作试件，进行干态抗弯强度、吸水饱和状态抗弯强度、吸湿变形率检验。

6.5 检验结果判定原则

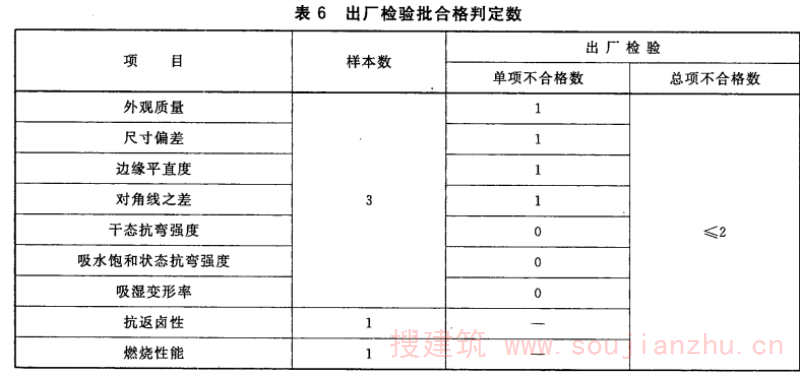

型式检验所检项目全部合格则判定为批合格，否则为不合格。出厂检验产品批合格判定按表6规定的判定数判定。单项不合格和总不合格项数不超过表6规定时判批合格。

6.6 复检

6.6.1 被判为批不合格的产品，可以用同批的两组复检样品对不合格项进行复检，两组试样复检全部合格则判该批为合格。

6.6.2 对出厂检验，由外观质量、尺寸偏差不合格被判为不合格的批，允许对该批产品逐件检查，经检查合格的板材仍为合格品。

7 标志、贮存、包装和运输

7.1 产品标志应注明生产厂名称、地址、产品名称、型号规格、燃烧性能等级、执行标准号、生产日期、批号等。

7.2 每批产品均应附有合格证、说明书。

7.3 产品应平码堆放，存放在通风干燥处，避免雨淋。

7.4 产品运输应防止雨淋，搬运时应避免损坏。
