《电气安装用阻燃PVC塑料平导管通用技术条件》GA 305-2001
🗓️ 公安部 实施时间： 2002-02-01
前言
中华人民共和国公共安全行业标准
电气安装用阻燃PVC塑料平导管通用技术条件
Generalspecifications for plain conduits of
flame-retardant PVC plastics for electrical installations
GA 305-2001
2001-08-21批准 2002-02-01实施
中华人民共和国公安部 发布
本标准的全部技术内容为强制性。
本标准根据现有GB/T14823.2-1993、GB/T14823.4-1993等而制定的，GB/T14823.2-199和GB/T14823.4-1993等效采用IEC614-2-2和lEC614-2-4。
本标准的制定为生产电气安装用阻燃PVC塑料平导管(刚性导管和可弯导管) 提供了统一的产品标准，为监督管理该类产品提供了统一的检验依据。
本标准的附录A是标准的附录。
本标准由中华人民共和国公安部消防局提出。
本标准由全国消防标准化技术委员会第七分技术委员会归口。
本标准由公安部四川消防科学研究所负责起草。
本标准主要起草人：孙玉虎、魏华、冯军。
1 范围
本标准规定了电气安装用阻燃PVC塑料平导管的技术要求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存等。
本标准适用于以聚氯乙烯树脂为主要原料，加入其他添加剂经挤出成型的阻燃PVC塑料刚性和可弯曲自恢复绝缘材料平导管。 该产品适用于2000V以下的工业与建筑工程中的电线电缆保护。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T2406-1993 塑料燃烧性能试验方法 氧指数法
CB/T2408-1996 塑料燃烧性能试验方法 水平法和垂直法
GB/T2829-1987 周期检查计数抽样程序及抽样表(适用于生产过程稳定性检查)
GB/T8627- 1999 建筑材料燃烧或热分解的烟密度试验方法
GB/9969.1-1998 工业产品使用说明书 总则
GB/T14823.2-1993 电气安装用导管 特殊要求 刚性绝缘材料平导管
GB/T14823.4-1993 电气安装用导管 特殊要求 可弯曲自恢复绝缘材料平导管
3 定义、缩略语
本标准采用下列定义。
3.1 电气安装用阻燃PVC塑料平导管 plain conduits of flame-retardant PVC plastics for electricalin stallations
以聚氯乙烯树脂为主要原料，加入其他添加剂经挤出成型的用于工业与建筑工程中的电线电缆保护的平直导管。
3.2 缩略语
导管 电气安装用阻燃PVC塑料平导管
刚性导管 电气安装用阻燃PVC塑料刚性绝缘材料平导管
可弯导管 电气安装用阻燃PVC塑料可弯曲自恢复绝缘材料平导管
4 分类
4.1 根据机械性能分类
a) 较小机械应力导管(轻型管) ；
b) 中等机械应力导管(中型管) ；
c) 重机械应力导管 (重型管) 。
注：*仅适用于刚性导管。
4.2 根据温度分类

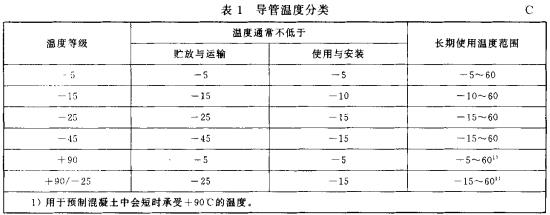

根据温度分类见表1。
4.3 根据弯曲程度分类
a) 刚性导管；
b) 可弯导管。
5 要求
5.1 标记、尺寸及结构
5.1.1 标记
a) 经检验，标记应清晰；
b) 不合格分类为C类。
5.1.2 尺寸
a) 刚性导管

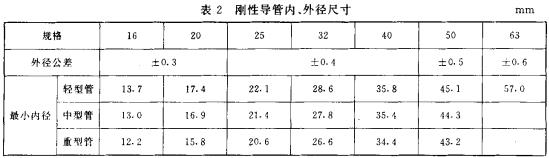

导管内径及外径应符合表2规定。
b)可弯导管

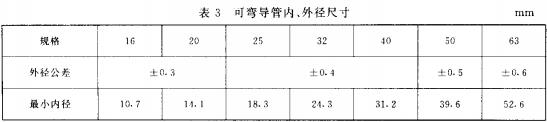

导管外径及内径应符合表3规定。
c) 导管的其他尺寸及制造长度可由供需双方商定。
d) 缺陷分类为B类。
5.1.3 外观及结构
a) 导管的内、外壁应平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面应没有凸棱及类似缺陷；管口边缘应平滑，不损伤电线、电缆的绝缘层。
b) 壁厚均匀度
导管壁应均匀，在进行6.4壁厚均匀度检查后，管壁均匀度符合下式：
式中：
Mi——每一壁厚实测值，共12个，mm；
——12个实测值的平均值，mm。
c）不合格分类为C类。
5.2 技术要求
5.2.1 电气力学性能
a) 刚性导管

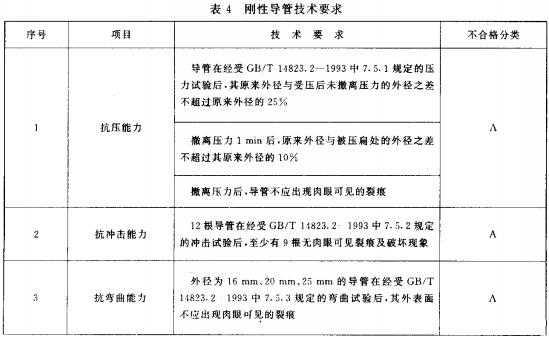

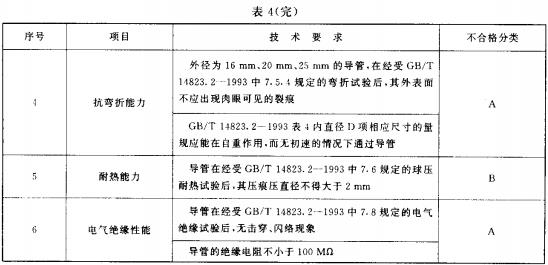

刚性导管电气力学性能应符合表 4 的要求。
b) 可弯导管

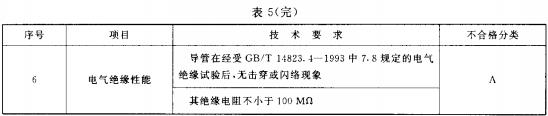

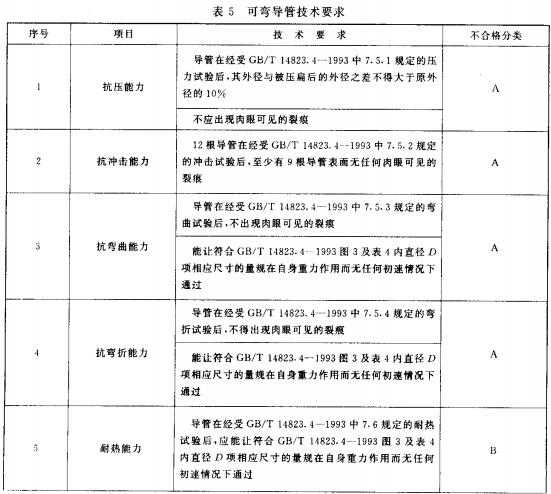

可弯导管电气力学性能应符合表5的要求。
5.2.2 燃烧性能

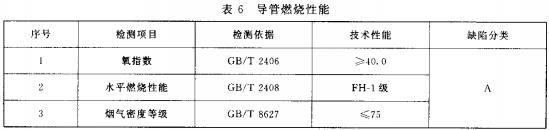

导管的燃烧性能应符合表6的要求。
6 试验方法
6.1 一般要求
6.1.1 导管应在制造完成24h以后方可进行试验。
6.1.2 除另有规定外，试验通常在室温10~35℃下进行；仲裁检验时，试验应在25℃±15℃环境下进行。
6.1.3 除另有规定外，每种试验项目要在三个试样上进行。任意抽取三根导管，每节导管长不小于2m，从这些管子上切取各种试验用的试样，每一根导管对每种试验提供一个试样。
6.2 标记
用一块充分浸水的纯棉布以2次/s的速度(手的进退动作各算一次) 匀速在同一标记上擦拭15s，再用一块充分浸透汽油的纯棉布以同样速度擦拭15s。
6.3 尺寸
刚性导管尺寸按GB/T14823.2-1993中7.3规定方法进行试验。
可弯导管尺寸按GB/T14823.4-1993 中7.3规定方法进行试验。
6.4 外观结构
刚性导管尺寸按GB/T14823.2-1993中7.4规定方法进行试验。
可弯导管尺寸按GB/T14823.4-1993中7.4规定方法进行试验。
6.5 电气力学性能

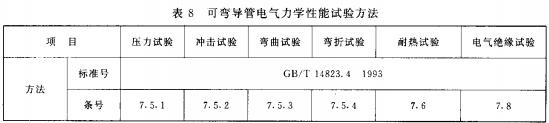

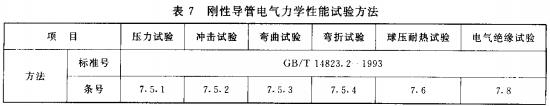

电气力学性能按表7、表8规定方法进行试验。
a) 刚性导管
b) 可弯导管
6.6 燃烧性能试验
燃烧性能按表9规定方法进行试验。
7 质量评定程序和检验规则
7.1 质量评定程序
缺陷分类见第5章，产品质量合格的判定原则为：A = 0、B≤1、B+ C≤3。
7.2 检验规则
7.2.1 检验分类
导管的检验分出厂检验和型式检验。
7.2.2 出厂检验
a)凡提出交货的导管均应按出厂检验规则进行检验，检验项目有：
——标记检查；
——尺寸检查；
——外观、结构检查。
b)出厂检验应在每批提交货中随机抽样，抽取检验评价按GB/T2829有关规定进行。
c) 出厂检验的抽样方案严格性的调整按GB /T2829-1993中4.6.3中“转移规则”进行，由厂方质检部门确定。
d) 出厂检验的合格品可作成品交货，不合格品和不合格批货应全数返工处理，仍不合格者应报废。
e) 交收检验的项目，试样数量及合格判定办法可由供需双方协定。
f) 订货方有权检查导管质量是否合格。如有必要，生产厂家应提供导管的型式检验及出厂检验的报告供检查之用。
g) 交收中如有争议，由供需双方协商解决，直至提交更高一级的质检部门或法定部门仲裁。
- 2-3型式检验
a) 下列情况之一，导管应进行型式检验：
一一新产品投产或老产品转产生产的试制定型鉴定；
一一导管在设计、工艺、材料上有较大改变时；
一一停产半年以上恢复生产时；
一一出厂检验结果同上次型式检验结果有较大差异时；
一一国家质量监督机构或消防监督部门提出型式检验要求时；
一一对成批大量生产的导管，进行定期随机抽样检验，每年至少一次。
b) 型式检验的项目包括第6章规定的全部项目。
8 标志、标签、使用说明书
8.1 每批应标有
a) 制造厂名称、商标或其他识别符号；
b) 型号、外径尺寸、导管长度、性能标准编号。
8.2 第一个标记应离导管端约 50mm，以后每隔1m应在导管上重新做标记。
8.3 标记的排列顺序举例如下：
F20B25G2-GA305- 2001
整个标记表示的内容为：
具有阻燃性，外径为20mm ，能承受中等机械应力，温度等级为-25 ℃ ，刚性绝缘导管。
标记代码的含义见附录A (标准的附录) 。
8.4 使用说明书
使用说明书按GB9969.1 的规定编写。
9 包装、运输及贮存
9.1 包装
9.1.1 每批交货的导管应附有产品标准要求及检验合格证才能进行包装。
9.1.2 刚性导管宜采用成束包装，每束质量不超过25kg，外面用聚乙烯包装袋包装好。 可弯导管宜采用盘式包装，每盘质量不超过35kg，外面选用适当的包装。 本配件宜采用纸箱包装。
9.1.3 包装袋及包装箱应标明：生产厂名称(或商标) ，厂址(或产地) ，导管名称，类型(规格) ，出厂(生产) 日期，数量(质量) 等。
9.2 运输
9.2.1 产品在包装物内不得有移位、碰撞、晃动，包装必须保证在运输中不致因包装不良而引起导管损坏。
9.2.2 包装箱内所包装的导管不得超过100kg，如因特殊情况要求，可由双方及运输部门协商解决。
9.2.3 导管在运输过程中应避免碰撞、抛摔、跌落和日晒、雨淋等。
9.3 贮存
产品应在通风良好，干燥环境中(距热源1m以外) 存放，不得露天存放。
附录A(标准的附录)标记码
A.1 阻燃性能
阻燃性能代码为F 。
A.2 力学性能等级
力学性能等级代码见表A1。
表A 1
A.3 温度等级
温度等级代码见表A2。
表A 2
A.4 可弯曲性
可弯曲性代码见表A3。
表A 3
A.5 电性能
电性能代码为2。
