总体规划平面图绘制步骤,图解,图例

　　（4）绘制现有地形和地貌。将现有地形和需保留的主要原有地上物如原有建筑物、构筑物、道路桥涵、围墙的可见轮廓线等，在图上用细实线表示。

　　（5）绘制新设计的园林建筑和园林设施。用粗实线画出新设计的建筑物、构筑物、桥涵、边坡、围墙的轮廓线；用细实线画出道路、场地等的轮廓线。为了使图面清晰，便于阅读，对图中的建筑应予以编号，然后再注明相应的名称。

　　（6）绘制水体、山石和植物等图例。水体一般用两条线表示，外面的一条表示水体边界线（即驳岸线），用特粗实线绘制；里面的一条表示水面，用细实线绘制；山石采用其水平投影轮廓线概括表示，以粗实线绘出边缘轮廓，以细实线绘出纹理；

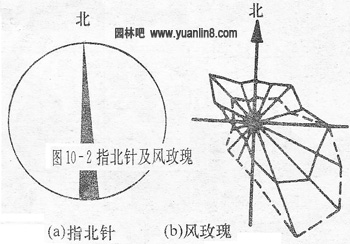

　　（7）绘制风玫瑰图或指北针。在图样的适当位置画出指北针或风玫瑰。指北针的形状如图10 -2a所示，其圆的直径宜为24 mm,用细实线绘制；指针尾部的宽度宜为3 mm,指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。

　　风玫瑰图是表示该地区风向情况的示意图，分为16个方向，是根据当地多年统计的各个风向、吹风次数的平均百分数值，再按一定比例绘制而成的。图例中全年风频情况用中实线表示，最长线段为当地主导风向，虚线表示夏季风频情况，16个方位线用细实线表示。指北针常与风玫瑰图合画一起，用箭头方向表示北向（图10 - 2b）。

　　（8）绘制比例尺，注写图名、标题栏。为便于阅读，园林设计平面图中宜采用线段比例尺。

　　图名、比例尺及标题栏，按图家标准进行注写。

　　（9）检查并完成全图。
