园林制图中绘图工具及其使用绘制方法

        二、比例尺
        比例尺是在绘制不同比例图形时用来量取尺寸的，尺身上有不同比例的刻度，画不同比例的图形时，可从尺上直接得到相应的数值，省去计算的麻烦。常见的比例尺如图1- 23所示，在这种比例尺上刻有六种不同的比例。

        三、绘图仪器

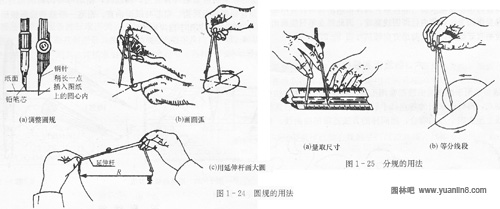

        1．圆规圆规是用来画圆和圆弧的工具。使用圆规前应先调整针脚，使针尖略长于铅芯(图1 - 24a)。在使用圆规画圆时，应将圆规向前进方向稍微倾斜(图1- 24b)。画较大圆时，应使用延伸杆，使圆规针脚及铅笔脚都与纸面垂直(图1- 24c)。

        2．分规分规用来等分和量取线段（图1- 25）。分规两脚的针尖在并拢后应能对齐，且不松动。用分规度量尺寸时，不宜将针扎入尺面；用分规等分线段时，先凭目测估计，使两针尖张开距离大致接近等分长度，然后在线段上试分，如有差额则再调整两针尖距离，直至恰好等分为止。
        四、绘图铅笔
        绘图时，一般采用木质绘图铅笔。铅笔末端印有硬度标记，如2H、H、HB、B、2B等，“H”的数值越大则铅芯越硬；“B”前的数值越大则铅芯越软；“HB”铅芯软硬适中。绘制粗实线一般选用HB或B铅笔，写字常用H铅笔，画底稿及各类细线时可选用H～2H的铅笔。圆规中使用的铅芯应比画直线的铅芯软一号。
　　在用铅笔作图时，笔尖应紧贴尺身底边，画线时，铅笔可略向画线前进方向倾斜大约60(图1- 26a)，尽量让铅笔靠近尺面，铅芯与纸面垂直。铅笔一般修磨成圆锥形，也可修磨成匹棱柱(图1 - 26b)，四棱柱铅芯用于描深粗实线。
